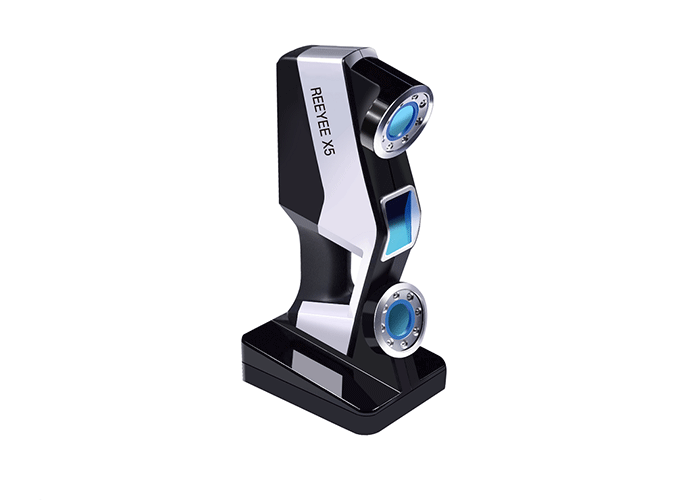

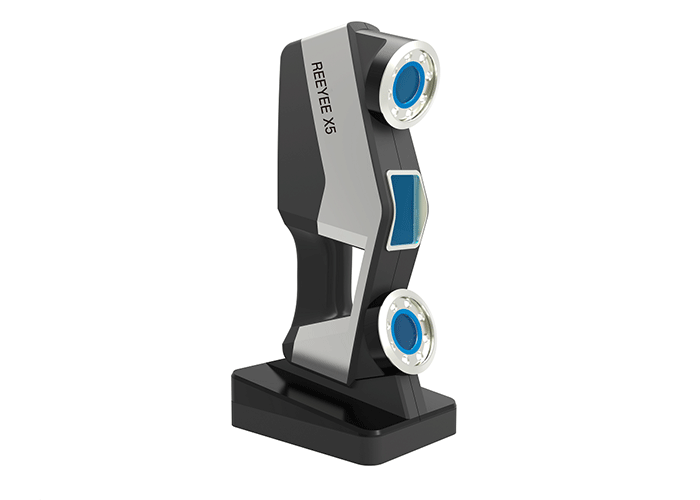

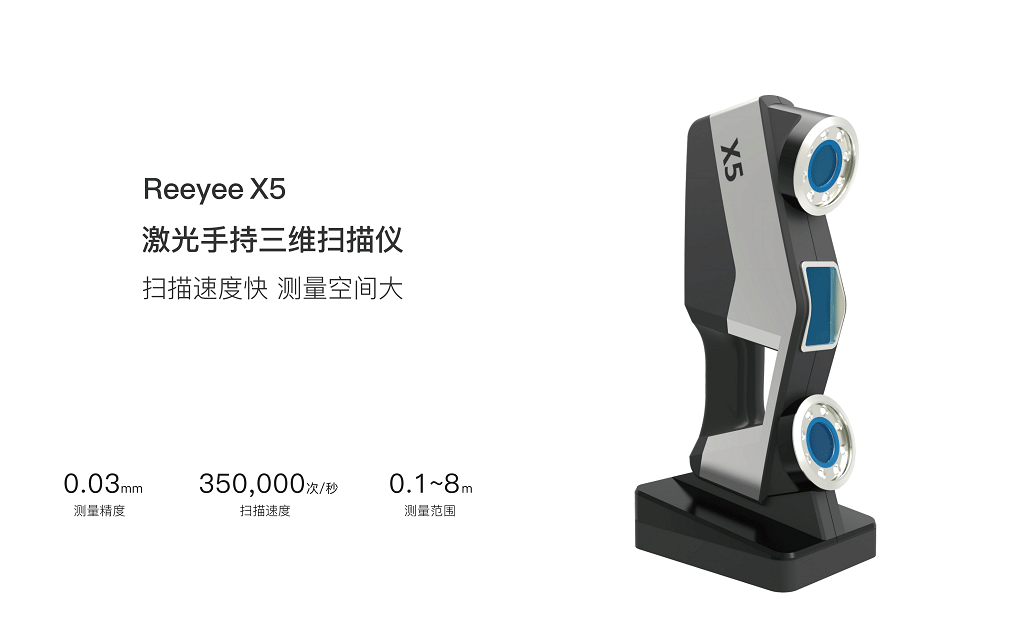

Reeyee X5 三維掃描儀

產品優勢

Reeyee X5 三維掃描儀,全新升級掃描速度更快，掃描尺寸更大，操作簡單，一鍵開啟，使用環境不受限制，為您帶來真正意義上的高效三維掃描操作，搭配自研操作軟件，效率翻倍增長，測量精準度可達0.03mm/s，掃描速度達到350000次/秒。

立即咨詢

產品概述
設備參數
應用方案
典型案例
產品推薦

在航空航天、船舶、汽車、工業制造、科學研究等諸多領域，威布三維Reeyee X5手持式激光三維掃描儀都可以為您提供有力的幫助和支持。

汽車整車及配件

項目：汽車全車掃描（質量檢測、模擬裝配、逆向工程）

工具：Reeyee激光3D掃描儀

應用：通過掃描整車外觀，將獲取的三維數據和原始設計數據進行比較，獲得各個部件的尺寸偏差值等檢測數據，為客戶的質量檢測、模擬裝配、逆向工程等工作提供準確的數據參考。

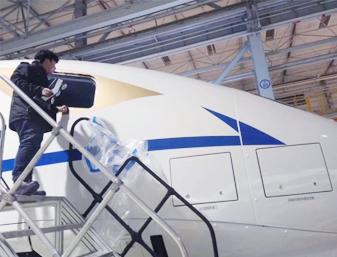

軌道交通

項目：高鐵動車項目的檢測和優化

工具：Reeyee激光3D掃描儀

應用：通過三維掃描獲取動車的三維數字化模型數據，方便工程師進行產品氣動性分析，磨損分析、強度分析，應力分析，為進行產品優化和改良提供依據和參考。

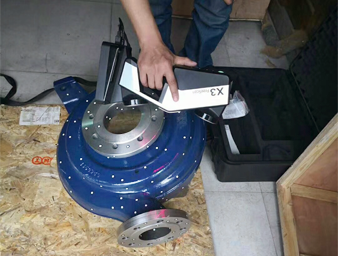

工業制造

項目：水泵產品的三維檢測、保養維修、改良優化

工具：Reeyee激光3D掃描儀

應用：通過測量水泵三維數據，為產品的設計以及相應部件的改良提供依據；同時還可以通過掃描及時發現產品破損部位，為零部件的保養維修指明方向。

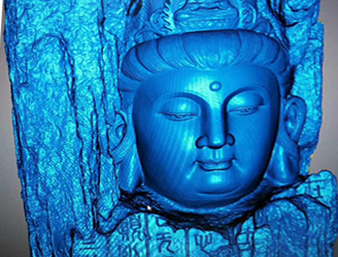

文物保護項目：某寺廟佛像保護工程

工具：Reeyee激光3D掃描儀

應用：通過三維掃描，不需要直接接觸珍貴文物，便可獲得佛像的三維數據，為文物的復原、保護工作提供了有力的數據支持。

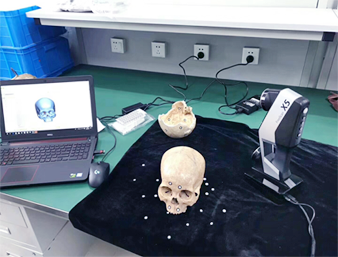

考古領域

項目：古人類頭骨種族面貌雕塑復原

工具：Reeyee激光3D掃描儀

應用：通過掃描頭骨獲得三維數據，再通過相關形態學對數據進行觀察測量、歸類比較與多元分析，為形象再現古人的相貌形象和相關考古研究提供有力支持。

逆向設計

項目：插座產品改良優化

工具：Reeyee激光3D掃描儀

應用：對產品樣件表面進行3D數據采集工作，并利用相關逆向設計軟件對所采集到的數據進行編輯處理和設計優化工作，為產品的改良提供便利和支持。

獲取更多產品信息

產品參數

掃描方式	激光手持照相式
掃描技術	激光線網格掃描技術
幀掃描區域	300mm×250mm
景深	250mm（自動）
工作距離	300mm
掃描速率	350000次/秒
掃描分辨率	0.100（毫米）
測量精度	0.03 mm
體積精度	0.020 + 0.080（毫米/米）
體積精度(結合DigiMetric)	0.020 + 0.025（毫米/米）
測量范圍(物件尺寸)	0.1 ～8米，可擴展
傳輸方式	USB3.0
工作溫度	-10 - 40℃
工作濕度	10 - 90 %
數據采集傳感器	工業級相機2臺 ；內置微慣性傳感器，實時輸出設備位姿
測量光源	10束交叉激光線，激光級別ClassII，波長大于600納米
計算機系統	支持windows 7，32位和64位操作系統，支持內存16G以上
拼接方式	系統整合“專業模式”全自動標志點拼接模塊
全局誤差控制方式	GREC Pro全局誤差控制
掃描方式	FLESA可變點距掃描
三維模型支持格式	STL，OBJ，VRML，IGES，OKO
圖片支持格式	JPG，BMP
文字支持格式	html
